Горячая продажа Интеллектуальный грузовик для взрыва большого грузовика для заполнения ям на открытом воздухе 20 тонн Многофункциональная Монголия Гвинея Казахстан Узбекистан Индонезия ДРК Саудовская Аравия Австралия

Введение в проект



2. Основные характеристики продукта

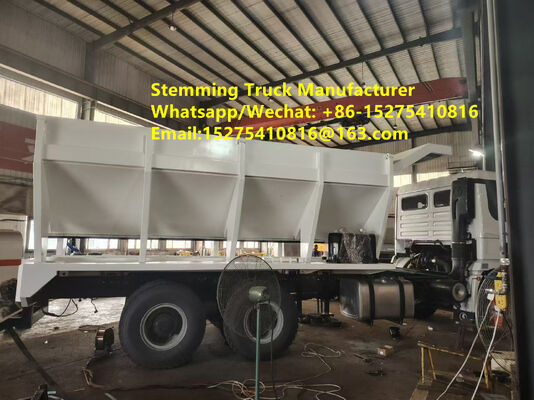

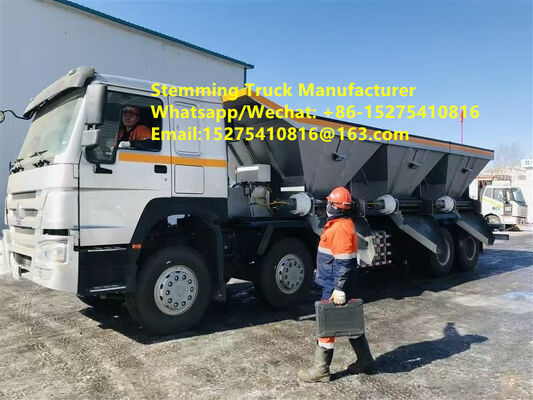

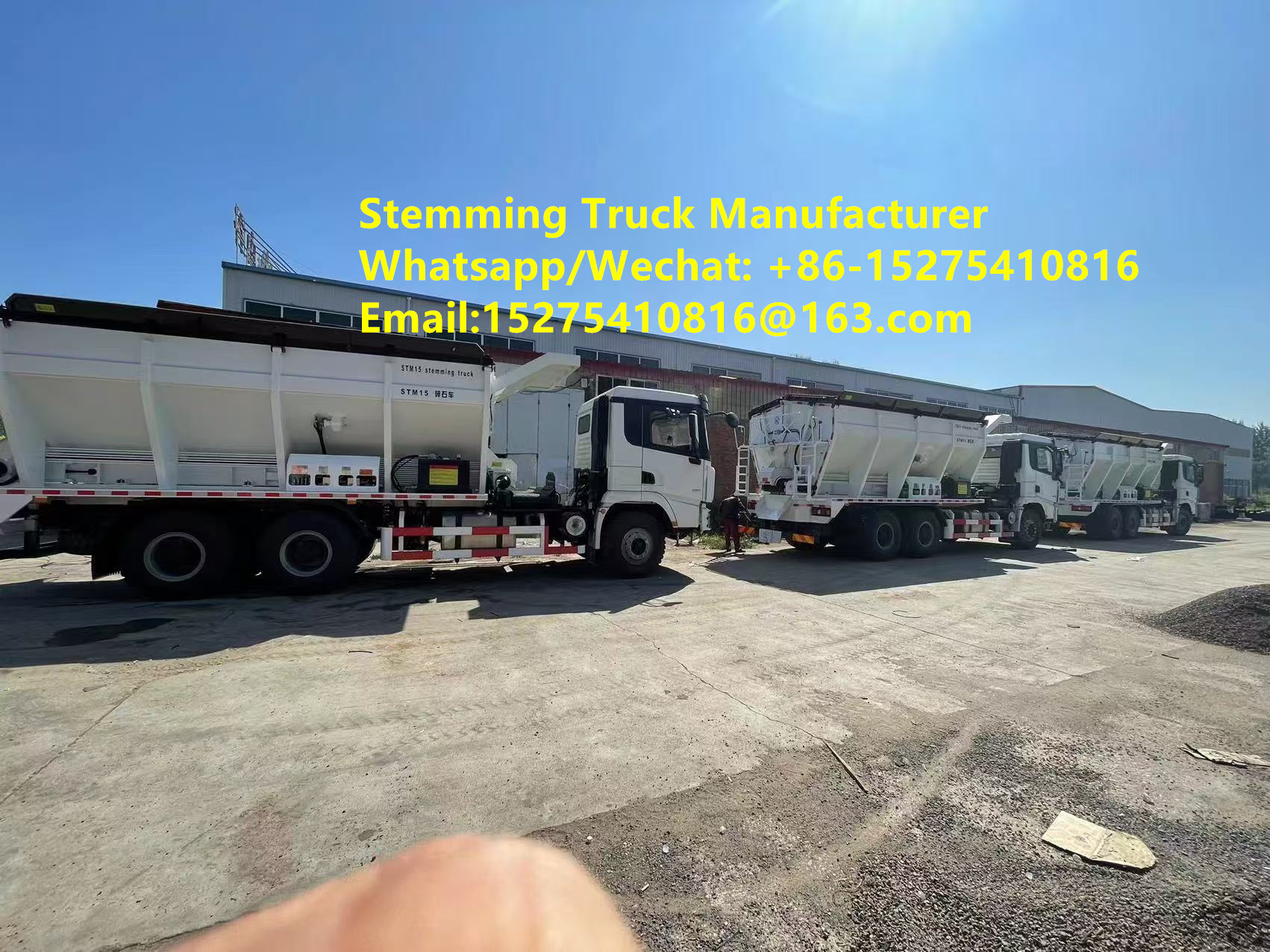

Автомобиль представляет собой самоходное транспортное средство, состоящее в основном из системы шасси, гидравлической системы, пневматической системы, системы электроуправления, системы бункера, сита бункера, конвейерной системы (поперечный конвейер, продольный конвейер, поворотный и наклонный разгрузочный конвейер), а также мощного всасывающего резервуара и трубопроводной системы. Мощная надстройка придает автомобилю следующие характеристики:



2.1 Шасси представляет собой известную марку Shaanxi Automobile Group SX5329TXJMU464, оснащенное двигателем Weichai WP10H400E62 стандарта выбросов Национального VI B мощностью 400 л.с.; автомобиль может быть зарегистрирован и освобожден от налога на покупку; это шасси, специально разработанное для горнодобывающей промышленности, с дополнительными конфигурациями для работы в холодных регионах и необслуживаемыми аккумуляторами с низким температурным режимом, среди других особенностей.



2.2 Верхняя часть бункера упаковочной машины оснащена симметрично установленными тяжелыми ситами с ячейкой 3,0 см × 3,0 см в V-образной форме. Эти сита управляются гидравлически и открываются на 90° с помощью стальной сетки для просеивания загруженного упаковочного материала, гарантируя, что размер частиц упаковочного материала на выходе будет менее 3 см. Угол наклона устройства просеивания регулируется с помощью гидравлической системы; чрезмерно крупные частицы отбрасываются гидравлическими цилиндрами сита и падают на землю, отфильтровывая крупные частицы и автоматически очищая их, обеспечивая эффективность просеивания.

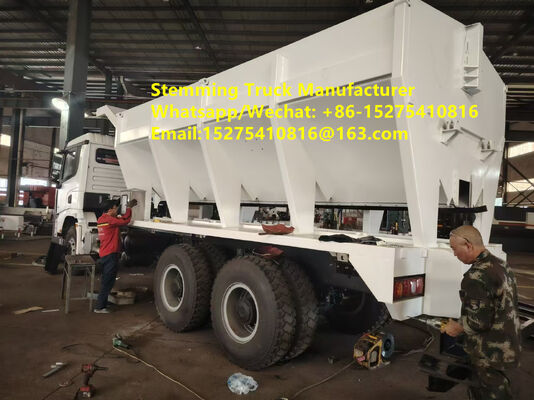

2.3 Корпус бункера выполнен из высококачественной, высокопрочной углеродистой стали, цельносварной симметричной треугольной опорной рамы и V-образной конструкции бункера. Внутренняя часть бункера усилена поперечными ребрами жесткости и продольными балками, снижающими давление. Общая конструкция обеспечивает прочность и надежность корпуса бункера, предотвращая деформацию из-за сжатия материала. Эта конструкция была протестирована отечественными и зарубежными клиентами из карьеров; общая конструкция корпуса бункера прочна, и за последние три года структурных деформаций не произошло.



V-образная конструкция бункера облегчает выгрузку материала, эффективный объем составляет 15 м³. Балка, снижающая давление, регулируется по высоте для размещения щебня различного размера. Стальная защитная рама кабины расположена в передней части бункера для предотвращения падения камней на крышу кабины. Гидравлически открываемое стальное устройство просеивания (сетка 90°) установлено в верхней части бункера, чтобы предотвратить застревание крупных камней. Вибраторы симметрично расположены на левой и правой стенках бункера для предотвращения накопления и засорения материала.



2.4 Система оснащена переключаемой функцией разгрузки конвейера слева спереди/слева/справа сзади. Конвейеры используют линейный планетарный редуктор для привода гидравлического двигателя с высоким крутящим моментом для эффективной транспортировки камня. Пневматическая фрикционная пластинчатая муфта гарантирует, что функции передней и задней разгрузки не мешают друг другу, позволяя автоматическое переключение путем включения муфты. Имеет два режима разгрузки: выдвижной передний конвейер для боковой разгрузки и задний поворотный телескопический конвейер для разгрузки. Задний конвейер с алюминиевой подвеской легкий и прочный, способен вращаться на 195° влево и вправо и выдвигаться на 500 мм. Телескопическая функция позволяет регулировать точку разгрузки в небольшом диапазоне, с радиусом заполнения от 4,5 до 5 метров. Телескопический конвейер облегчает удобное размещение отверстия и разгрузку упаковочного материала.



Система использует двухстороннюю конвейерную структуру с передним боковым и задним поворотным телескопическим конвейером, оба из которых обеспечивают переднюю боковую разгрузку. Левый передний гидравлический телескопический конвейер обеспечивает левую переднюю боковую разгрузку; задний конвейер, способный вращаться на 195° влево и вправо, поворачиваться влево и вправо, выдвигаться и наклоняться, обеспечивает левую и правую боковую разгрузку с задней части автомобиля. Множество методов разгрузки предлагают гибкий выбор, облегчая работу в контролируемых зонах. Визуальное управление и беспроводное дистанционное управление позволяют быстро и легко размещать и выравнивать отверстия при боковой разгрузке. Упаковочная машина имеет максимальную производительность разгрузки 1500 кг/мин, что в 10 раз эффективнее ручного труда и в 3-5 раз эффективнее обычной механической упаковки.



2.5 Перевернутая V-образная балка, снижающая давление, над лентой в нижней части V-образного бункера эффективно предотвращает износ, вызванный чрезмерным трением ленты из-за длительного сжатия материала. Одновременно используется трехслойная армированная износостойкая резиновая конвейерная лента толщиной 10 мм, специально разработанная для горнодобывающей промышленности, обеспечивающая долговечность и износостойкость, эффективно снижающая износ ленты и продлевающая срок службы.



2.6 Принята автоматическая система управления, обеспечивающая работу одним нажатием кнопки старт/стоп в автоматическом режиме. Она также имеет режимы ручного и беспроводного дистанционного управления для адаптации к различным условиям работы. Функция старт/стоп одним нажатием кнопки позволяет автоматически выгружать материал и заполнять отверстия конвейера. В сочетании с шестиканальной системой мониторинга с сенсорным экраном водитель в кабине может самостоятельно управлять операцией заполнения. Автомобиль оснащен шестиканальной панорамной камерой AHD сверхвысокой четкости и IPS-сенсорным экраном высокой четкости в кабине. Бортовая система мониторинга охватывает весь автомобиль, включая разгрузочное отверстие, бункер, загрузочное отверстие, переднюю, боковые и заднюю части.



2.7 Как боковое разгрузочное отверстие, так и заднее поворотное боковое разгрузочное отверстие имеют конические приемные отверстия, которые могут соответствовать операциям заполнения взрывных скважин различного диаметра в карьерах и могут использоваться для заполнения взрывных скважин диаметром ≥115 мм. Имеются двойные разгрузочные отверстия слева спереди и сзади, оба с функцией гидравлического телескопического выдвижения и легким поиском, выравниванием и заполнением отверстий, тем самым повышая эффективность заполнения; например, заполнение скважины диаметром 150 мм и глубиной 5 м может быть выполнено всего за 6-30 секунд.



2.8 Автомобиль оснащен рабочим освещением в точке выгрузки камня для удобства ночных работ.



2.9 Продукт имеет права на интеллектуальную собственность: "Автомобиль для заполнения взрывных скважин в карьерах" (CN202422451093.1) получил патент на полезную модель, а патент на изобретение под тем же названием (CN202411413094.5). Этот продукт получил одобрение на доступ к рынку от Министерства промышленности и информационных технологий и является продуктом обязательной 3C-сертификации, который может быть зарегистрирован по всей стране и освобожден от налога на покупку транспортных средств.



★2.10 Для лучшего соответствия требованиям по заполнению взрывных скважин в карьерах как на внутреннем, так и на международном рынках, система интегрирует множество передовых технологий для обеспечения эффективных и безопасных операций по заполнению. Продукт имеет значительный потенциал для модернизации, особенно в части соответствия принципам интеллектуального взрывания и умной добычи. Интеллектуальный автомобиль для заполнения взрывных скважин в карьерах интегрирует несколько передовых технологий для обеспечения эффективных и безопасных взрывных работ. Эти ключевые технологии включают:



1) Технология позиционирования зоны заполнения: Используя высокоточный GPS и другие технологии позиционирования, интеллектуальный автомобиль для заполнения может точно идентифицировать и определять местоположение каждой зоны взрывной скважины, требующей заполнения.



2) Технология автоматического поиска скважин и дальнемагистральной транспортировки: С помощью технологии распознавания изображений зон взрывных скважин и радарного позиционирования интеллектуальный автомобиль для заполнения может автоматически находить скважины и эффективно транспортировать материал для заполнения к месту взрывной скважины на большие расстояния.



3) Технология интеллектуального заполнения: Интеллектуальный автомобиль для заполнения обеспечивает точный контроль материала для заполнения, автоматически контролируя время заполнения в зависимости от глубины скважины, диаметра скважины и физических свойств материала для заполнения.



4) Технология удаленного управления: Интеллектуальные трамбовочные машины обычно используются совместно с интеллектуальными смесительными машинами и беспроводными интеллектуальными системами подрыва для формирования полной интеллектуальной системы взрывания. Это позволяет осуществлять удаленное управление интеллектуальной трамбовочной машиной, обеспечивая контроль на месте через веб-сайт или приложение и генерацию производственных отчетов.



В конечном итоге, благодаря автоматизированной системе управления, интеллектуальная трамбовочная машина обеспечивает операцию трамбовки одним нажатием кнопки, позволяя одному водителю завершить весь процесс, обеспечивая удаленный мониторинг, повышая операционную эффективность и контроль затрат.



★2.11 Мощная система дренажа сточных вод

Включает высокопроизводительный вакуумный насос европейского производства с высоким вакуумом, резервуар для сточных вод объемом 5 кубических метров, сливной клапан резервуара, подъемный клапан, запирающее устройство задней крышки, трубопровод для сточных вод, вакуумный трубопровод, фитинги для Вентури-трубы для сточных вод и гидравлически приводимую автоматическую катушку для шланга для 20-метрового трубопровода для сточных вод на верхней части резервуара. Оснащенный высокопроизводительным вакуумным насосом с высоким вакуумом импортного производства и специально обработанной трубопроводной системой, он может откачивать скопившуюся воду из скважин диаметром 120-140 мм, с напором воды 6-7 м и вертикальным перепадом 20 м.



4. Технические параметры продукта



№ п/п | Компонент | Параметр



1. Габаритные размеры: Длина x Ширина x Высота 11850 мм x 2550 мм x 3530 мм (оценочно)



2. Шасси | Марка шасси: Shaanxi Heavy Truck



Модель шасси: GLOBAL5329TXJMU464



Тип привода: 8×4



Колесная база: 4575+1400



Модель двигателя: WP10.H400E62



Мощность: 400 л.с.



Полная масса: 32000 кг



Стандарт выбросов: China VI



3. Камень | Размер камня: ≤3 см сортированный щебень



Использование камня: Загрузка взрывных скважин



4. Каменный бункер | Объем бункера: 15 м³



Форма бункера: V-образная



Метод открытия сита: Гидравлический цилиндр



Угол открытия сита: 90°



Тип бинарной вибрации: Электрический высокочастотный вибратор



Количество вибраторов: 2 бункера/1 на каждой левой и правой боковой стенке



Регулировка скорости разгрузки: Передние и задние заслонки



Метод разгрузки: Индивидуальная разгрузка с передней и задней части бункера



Метод управления заслонкой: Электрический толкатель (1 для каждой передней и задней заслонки)



5. Нижний продольный конвейер бункера: Тип конвейера: Ленточный конвейер



Тип привода: Гидравлический редуктор



Метод разгрузки: Разгрузка с передней или задней части бункера



Выбор положения разгрузки: Выбор переключения муфты



Эффективность транспортировки: 1500 кг/мин



6. Левый поперечный конвейер: Тип конвейера: Ленточный конвейер



Тип привода: Гидравлический редуктор



Метод телескопического выдвижения: Гидравлический цилиндр



Расстояние телескопического выдвижения: L=760 мм



Эффективность транспортировки: 1500 кг/мин



7. Задний конвейер с поворотной боковой лентой из алюминиевого сплава: Тип конвейера: Желобчатый ленточный конвейер



Тип привода: 1 гидравлический редуктор



Диаметр загрузочного отверстия: ≥115 мм



Метод рабочего вращения: 1 привод вращения



Угол рабочего вращения: 195°



Метод вращения 1 поворотный цилиндр



Угол вращения: 90°



Радиус вращения/заполнения: 5 м



Режим наклона: 1 цилиндр наклона



Режим телескопического выдвижения ленты: 1 телескопический цилиндр



Расстояние телескопического выдвижения: 500 мм



Угол наклона: ≤10°



Метод работы: Электрический/дистанционное управление



8. Гидравлическая система: Тип отбора мощности: Боковой отбор мощности от коробки передач



Рабочее давление системы: 16 МПа



Метод управления: Электрическое управление



9. Электрическая система: Источник питания: Аккумулятор шасси



Рабочее напряжение: DC24V



Метод работы: Управление кнопками на панели или дистанционное управление; доступно автоматическое/ручное управление;



Автоматический режим позволяет работать одним нажатием кнопки старт/стоп, с режимами ручного и беспроводного дистанционного управления, адаптируемыми к различным условиям работы;



10. Система мониторинга: Работа одним нажатием кнопки старт/стоп завершает автоматическую подачу материала и автоматическое заполнение отверстий конвейера;



Бортовая система мониторинга охватывает весь автомобиль, включая левое и заднее разгрузочные отверстия, оснащена шестиканальной панорамной автомобильной камерой AHD сверхвысокой четкости и IPS-сенсорным экраном высокой четкости в кабине водителя



★11. Интеллектуальные функции 1) **Технология позиционирования зоны заполнения:** Используя высокоточный GPS и другие технологии позиционирования, интеллектуальная упаковочная машина может точно идентифицировать и определять местоположение каждой зоны взрывной скважины, требующей заполнения.



2) **Технология автоматического поиска скважин и дальнемагистральной транспортировки:** С помощью технологии распознавания изображений зон взрывных скважин и радарного позиционирования интеллектуальная упаковочная машина может автоматически находить скважины и эффективно транспортировать упаковочный материал к месту взрывной скважины на большие расстояния.



3) **Технология интеллектуального заполнения скважин:** Интеллектуальная упаковочная машина обеспечивает точный контроль упаковочного материала, автоматически контролируя время заполнения в зависимости от глубины скважины, диаметра скважины и физических свойств упаковочного материала.



4) **Технология удаленного управления:** Интеллектуальная упаковочная машина обычно используется совместно с интеллектуальной смесительной машиной и беспроводной интеллектуальной системой подрыва для формирования полной интеллектуальной системы взрывания. Это позволяет осуществлять удаленное управление интеллектуальной упаковочной машиной, обеспечивая мониторинг и контроль через веб-сайт или мобильное приложение, а также генерацию производственных отчетов.
