Введение в проект
2. Основные характеристики продукта

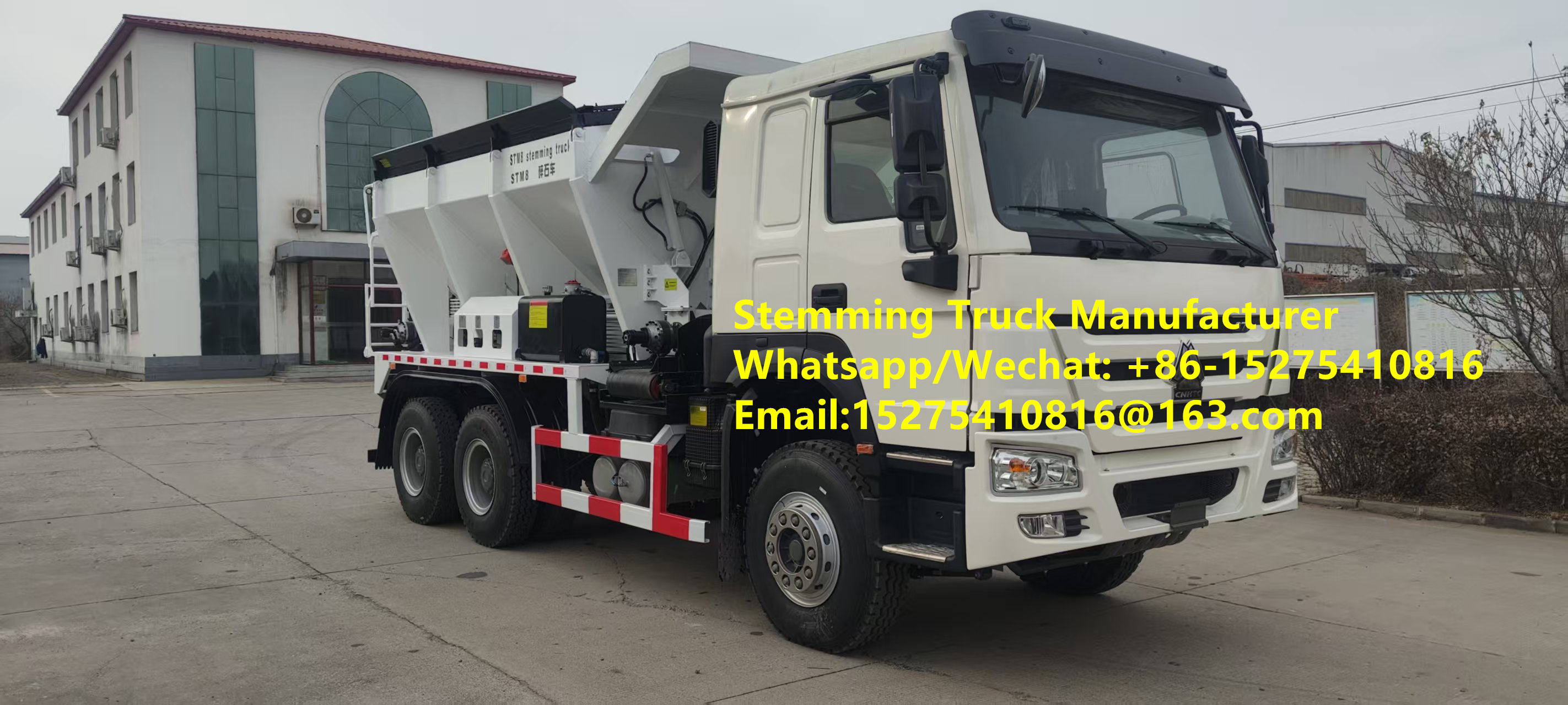

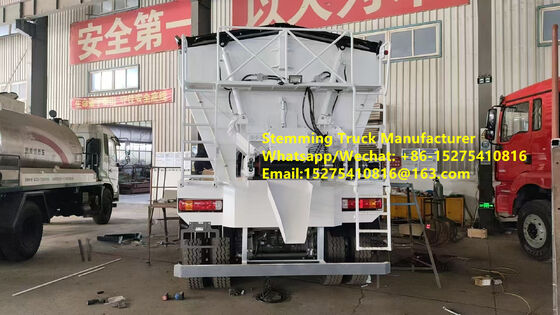

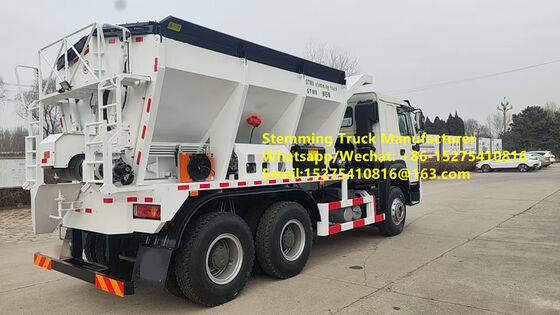

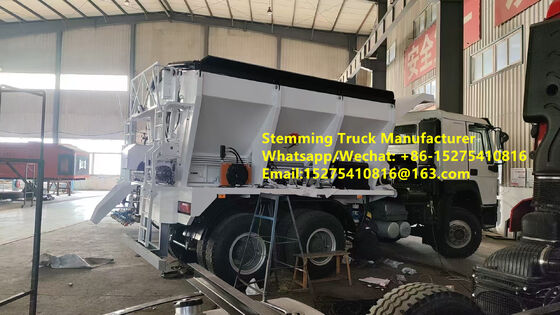

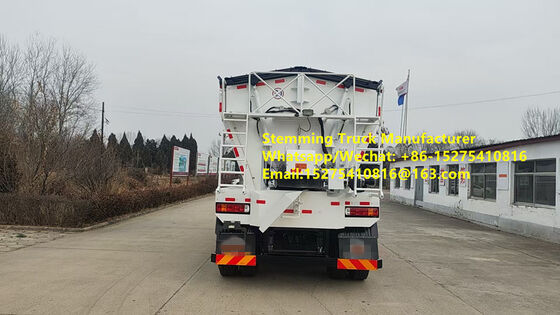

Транспортное средство является самоходным транспортным средством, в основном состоящим из системы шасси, гидравлической системы, пневматической системы, электрической системы управления, системы хоппера, экрана хоппера,транспортная система (поперечный конвейер), продольный конвейер, вращающийся и выпускаемый конвейер), мощный насосный бак и трубопроводная система.
2.1 Шасси известной марки Shaanxi Automobile Group SX5329TXJMU464, оснащенный двигателем Weichai WP10H400E62 национального стандарта VI B с выбросами с мощностью 400 лошадиных сил;транспортное средство может быть зарегистрировано и освобождено от налога на покупку; это шасси, специально предназначенное для добычи полезных ископаемых, с добавленными конфигурациями работы в холодном регионе и батареями низкой температуры без обслуживания, среди других особенностей.
2.2 Верхняя часть тренажера упаковочного грузовика оборудована симетрично установленными V-образными тяжеловесными экранами с диафрагмой 3,0 × 3,0 см.Эти экраны работают гидравлически и открываются на 90° стальной сеткой для экранирования загруженного упаковочного материалаУгол фильтрации регулируется с помощью гидравлической системы;чрезмерно большие частицы отворачиваются от гидравлических цилиндров экрана и падают на землю, фильтруя большие частицы и автоматически очищая их, обеспечивая эффективность фильтрации.

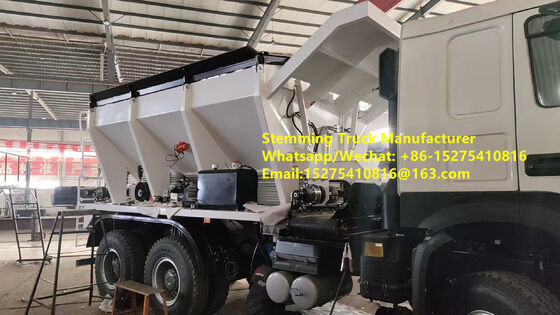

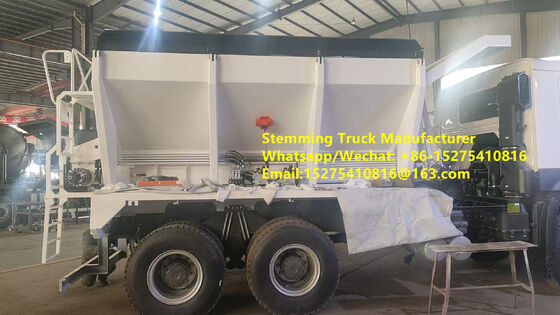

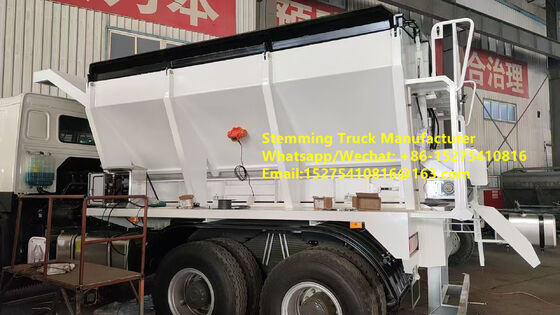

2.3 Корпус хоппера имеет высококачественную, высокопрочную симметричную треугольную поддерживающую раму из углеродистой стали, полностью сварную, и конструкцию структуры хоппера в форме буквы V.Внутренняя часть хоппера сварлена поперечными укрепляющими ребрами и продольными снижающими давление балкамиОбщая конструкция обеспечивает прочность и надежность корпуса хоппера, предотвращая деформацию из-за сжатия материала.Эта конструкция была протестирована отечественными и международными клиентами на открытом шахтах; общая конструкция корпуса трещины является прочной, и за последние три года не произошло никаких структурных деформаций.
Структура V-образного хоппера облегчает разгрузку материала с эффективным объемом 15 м3.Снижающий давление луч регулируется в высоту, чтобы разместить различные размеры частиц измельченного камня. Стальная защитная рама для кабины расположена спереди на лопатке, чтобы предотвратить падение камней на крышу кабины.На верхней части хоппера установлено гидравлически открываемое стальное скрининг-устройство (90-градусный экран), чтобы предотвратить застрявание больших камнейВибраторы расположены симметрично на левой и правой сторонах стенки хоппера, чтобы предотвратить накопление и блокировку материала.
2.4 Система оснащена переключающейся функцией разгрузки левого переднего/левого/правого заднего конвейера.Конвейеры используют линейную планетарную коробку передач для привода гидравлического двигателя с высоким крутящим моментом для эффективной транспортировки камняПневматическое сцепление с трением обеспечивает, чтобы передние и задние функции разгрузки не мешали друг другу, что позволяет автоматически переключаться с помощью сцепления.Он имеет два режима разряда.: передний конвейер для боковой разгрузки и задней колесной телескопической конвейер для разгрузки; задний конвейер для подвески из алюминиевого сплава легкий и прочный;способен вращаться 195° влево и вправоТелескопическая функция позволяет регулировать точку разряда на небольшом расстоянии с радиусом заполнения от 4,5 до 5 метров.Телескопический конвейер облегчает размещение отверстий и разгрузку упаковочного материала.
Система использует переднюю и заднюю колеблющуюся телескопическую двухстороннюю конвейерную структуру, обе обеспечивают передний разряд.Левый передний гидравлический телескопический конвейер облегчает левый передний выпуск; задний конвейер, способный вращаться 195° влево и вправо, качаться влево и вправо, расширяться и наклоняться, облегчает левый и правый выброс из задней части транспортного средства.Многочисленные способы сброса обеспечивают гибкий выборВизуальная работа и беспроводное дистанционное управление позволяют быстро и легко размещать отверстия и выстраивать их во время бокового разряда.Упаковочный грузовик имеет максимальную емкость выгрузки 1500 кг/мин, что в 10 раз эффективнее ручной работы и в 3-5 раз эффективнее обычной механической упаковки.
2.5 Перевернутый V-образный снижающий давление луч над ремнем в нижней части V-образного хоппера эффективно предотвращает износ, вызванный чрезмерным трением ремня вследствие длительного сжатия материала.Одновременно, используется трехслойный резиновый конвейерный ремень толщиной 10 мм, устойчивый к износу, специально разработанный для горнодобывающей промышленности, обеспечивающий долговечность и износостойкость,эффективно уменьшает износ ремня и продлевает срок службы.
2.6 Принята автоматическая система управления, позволяющая работать с одной кнопкой в режиме автоматического запуска и остановки.Он также имеет как ручное и беспроводное дистанционное управление режимы для адаптации к различным условиям трудаВ сочетании с шестиканальной сенсорной системой мониторингаводитель в кабине может самостоятельно управлять заполнениемВ кабине автомобиля установлена шестиканальная панорамная камера AHD с высокой четкостью и высокой четкостью IPS с сенсорным экраном.включая порт сброса, хопер, заполнение порта, спереди, боков и задней части.
2.7 Как боковой, так и задний качающийся боковой выбросные порты имеют конические приемные порты, которые могут выполнять операции по заполнению различных диаметровых взрывных отверстий в открытых шахтах,и может принимать операции по заполнению взрывных отверстий ≥ 115 ммНа левом переднем и заднем сиденьях имеются двойные выпускные порты с гидравлической телескопической функцией и легким поиском отверстий, выровнением и заполнением, тем самым повышая эффективность заполнения; например,заполняющий диаметр 150 мм, 5 м глубокая дыра может быть завершена всего за 6-30 секунд.
2.8 Транспортное средство оборудовано рабочим светильником в точке выброса камней для удобной ночной конструкции.
2.9 Продукт обладает независимыми правами интеллектуальной собственности: "Автомобиль для заполнения отверстий для взрыва в открытых шахтах" (CN202422451093.1) получил патент на полезную модель,и одноименный патент на изобретение (CN202411413094).5) Данный продукт получил одобрение Министерства промышленности и информационных технологий на доступ к продукту и является продуктом с обязательным контролем 3C,которые могут быть зарегистрированы по всей стране и освобождены от налога на покупку транспортных средств.
★2.10 Для лучшего соответствия требованиям работы по заполнению ям на открытом грунте как на национальном, так и на международном уровнях,Система интегрирует несколько передовых технологий для достижения эффективных и безопасных операций по заполнениюПродукт обладает значительным потенциалом для модернизации, особенно в соответствии с принципами интеллектуального взрыва и интеллектуального майнинга.Интеллектуальная машина для заполнения взрывных отверстий для открытых шахт объединяет несколько передовых технологий для достижения эффективных и безопасных операций взрываК этим ключевым технологиям относятся:
1) Технология позиционирования заполняющей зоны: использование высокоточного GPS и других технологий позиционирования,Интеллектуальная машина заполнения может точно идентифицировать и определить местоположение каждой зоны взрывного отверстия, требующей заполнения.
2) Технология автоматического обнаружения отверстий и транспортировки на большие расстояния: посредством распознавания изображения области взрывной дыры и технологии радиолокационного позиционирования,Интеллектуальная машина заполнения может автоматически находить отверстия и эффективно транспортировать материал для заполнения до места взрывного отверстия на большие расстояния..
3) Интеллектуальная технология заполнения: интеллектуальная машина заполнения имеет точный контроль за заполняющим материалом, автоматически регулируя время заполнения на основе глубины отверстия, диаметра отверстия,и физические свойства заполнительного материала.
4) Технология дистанционного управления:Интеллектуальные грузовики обычно используются в сочетании с интеллектуальными смесителями и беспроводными интеллектуальными системами детонации для формирования полной интеллектуальной системы взрываЭто позволяет удаленно управлять интеллектуальным грузовиком, позволяющим управлять на месте через веб или APP, и создавать отчеты о производстве.
В конечном итоге, с помощью автоматизированной системы управления, интеллектуальный грузовик с зажимным устройством достигает операции с зажимным устройством одним щелчком мыши, что позволяет одному водителю завершить весь процесс,позволяет осуществлять дистанционное наблюдение, повышение эффективности работы и контроль затрат.
★2.11 Мощная система водоотведения сточных вод
Включает в себя высокопоточный вакуумный насос высокого вакуума, импортированный из Европы, резервуар для сточных вод объемом 5 кубических метров, клапан отвода резервуара, подъемный клапан, устройство блокировки задней крыши, канализационный трубопровод, вакуумный трубопровод,фитинги для канализационных труб, и гидравлически управляемый автоматический шланг для 20-метровой канализации на верхней части резервуара.импортируемый вакуумный насос большого объема и специально обработанная трубопроводная система, он может сливать накопленную воду из скважин диаметром 120-140 мм, подъем воды 6-7 м и вертикальное падение 20 м.
4. Технические параметры продукта
Предмет No. Компонент. Параметр.
1Общие размеры: длина x ширина x высота 11850 мм x 2550 мм x 3530 мм (предполагается)
2Шасси. Шасси марки: Shaanxi Heavy truck
Модель шасси: GLOBAL5329TXJMU464
Тип привода: 8×4
Колесная база: 4575+1400
Модель двигателя: WP10.H400E62
Мощность: 400 л.с.
Масса: 32000 кг
Стандарт выбросов: Китай VI
3Камень. Каменные частицы. Размер: ≤3 см.
Использование камня: загрузка взрывных отверстий
4Каменный ящик.
Форма ящика: V-образная
Способ открытия экрана: гидравлический цилиндр
Угол открытия экрана: 90°
Тип бинарной вибрации: электрический высокочастотный вибратор
Количество вибраторов: 2 вибратора/1 на каждой левой и правой боковой стенке
Корректировка скорости сброса: передние и задние материальные ворота
Способ сброса: отдельный сброс как спереди, так и сзади откоса
Метод управления материальными воротами: электрический толкательный стержень (1 для каждой из передних и задних материальных ворот)
5Нижняя продольная конвейерная труба: Тип транспортировки: ленточный конвейер
Тип привода: гидравлический редуктор
Способ сброса: сброс из передней или задней части хоппера
Выбор положения разряда: выбор переключателя сцепления
Эффективность транспортировки: 1500 кг/мин
6Левый поперечный конвейер: Тип конвейера: ленточный конвейер
Тип привода: гидравлический редуктор
Телескопический метод: гидравлический цилиндр
Телескопическое расстояние: L=760 мм
Эффективность транспортировки: 1500 кг/мин
7Задняя рама из алюминиевого сплава левая и правая вращающаяся боковая конвейерная лента конвейер:
Тип привода: 1 гидравлический редуктор
Диаметр наполнительного отверстия: ≥115 мм
Метод рабочего вращения: 1 вращающийся привод
Угол вращения: 195°
Способ вращения 1 качающийся цилиндр
Угол вращения: 90°
Радиус вращения/наполнения: 5 м
Режим наклона: 1 цилиндр наклона
Телескопический режим ремня: 1 телескопический цилиндр
Телескопическое расстояние: 500 мм
Угол наклона: ≤ 10°
Способ работы: электрическое/удалённое управление
8. Гидравлическая система: тип отбора мощности: боковой отбор мощности коробки передач
Рабочее давление системы: 16 МПа
Способ управления: электрическое управление
9Электрическая система: источник питания: батарея шасси
Рабочее напряжение: DC24V
Способ работы: работа с кнопкой панели или дистанционным управлением; доступна автоматическая/ручная работа;
Автоматический режим позволяет работать с помощью одной кнопки, с режимами ручного и беспроводного дистанционного управления, адаптируемым к различным условиям работы;
10Система мониторинга: один кнопка запуска/остановки завершает автоматическое питание материала и автоматическое заполнение отверстий конвейера;
Бортовая система мониторинга охватывает весь транспортный средства, включая левые и задние выгрузочные порты,оснащенная шестиканальной панорамной камерой AHD с высокой четкостью и высокой четкостью IPS в кабине водителя
★11. Интеллектуальные функции 1) ** Технология позиционирования зоны упаковки:** Использование высокоточного GPS и других технологий позиционирования,Интеллектуальная упаковочная машина может точно идентифицировать и распознать каждый участок взрывного отверстия, требующий упаковки.
2) **Автоматическая технология поиска отверстий и транспортировки на большие расстояния:** Благодаря распознаванию изображений в районе отверстий и технологии радиолокационного позиционирования,Интеллектуальная упаковочная машина может автоматически находить отверстия и эффективно транспортировать упаковочный материал до места взрывного отверстия на большие расстояния.
3) **Интеллектуальная технология заполнения отверстий:** Интеллектуальная упаковочная машина имеет точный контроль над упаковочным материалом, автоматически регулируя время заполнения на основе глубины отверстия,Диаметр отверстия, и физические свойства упаковочного материала.
4) **Технология дистанционного управления:** Интеллектуальная упаковочная машина обычно используется в сочетании с интеллектуальным смесителем и беспроводной интеллектуальной системой детонации для формирования полной интеллектуальной системы взрываЭто позволяет удаленно управлять интеллектуальным грузовиком, позволяющим отслеживать и контролировать через веб или мобильное приложение, и создавать отчеты о производстве.
